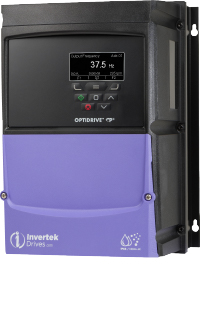

Optidrive P2

高性能变频器
200–600V 单相和三相输入
0.75–250kW
1–350HP

ODP-2-34100-3HF4A-MN

Optidrive P2 变频器数据手册

10 HP, 18 A, 380‑480 V, 3相 内置EMC滤波器  TFT显示  IP66不带开关户外变频器

Optidrive Elevator

额定输入

输入电压 380-480 V
输入相 3
输入电流 21 A
输入保险丝或微断MCB(B型) 25 A

额定输出

电机输出额定 7.5 KW (10 ) HP
输出电压 0 - 电源电压
输出电流 18 A

电缆信息

最大电机电缆尺寸 8 mm² (0.01 sq in)
最大电动机电缆尺寸 8 mm² (0.01 sq in)
最大电机电缆长度 100 m (328 ft)

可选配置

EMC滤波器 内置EMC滤波器
制动单元 内置
外壳 IP66不带开关
显示 TFT
PCB涂层 标准

尺寸

框架尺寸 3
高度 310 mm (12.2 in)
宽度 211 mm (8.31 in)
深度 235 mm (9.25 in)
重量 6.6 kg (14.55 lbs)
固定 4 x M4

包装尺寸

高度 305 mm (12.01 in)
宽度 270 mm (10.63 in)
深度 440 mm (17.32 in)
重量 7.6 kg (16.76 lbs)
