Optidrive P2

高性能变频器
200–600V 单相和三相输入
0.75–250kW
1–350HP

ODP-2-54370-3KF42-MN

Optidrive P2 变频器数据手册

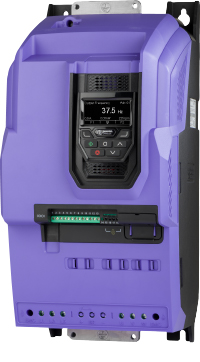

37 kW, 72 A, 380‑480 V, 3相 内置EMC滤波器  TFT显示  IP20变频器

Optidrive Elevator

额定输入

输入电压 380-480 V
输入相 3
输入电流 76.4 A
输入保险丝或微断MCB(B型) 100 A

额定输出

电机输出额定 37 KW (50 ) HP
输出电压 0 - 电源电压
输出电流 72 A

电缆信息

最大电机电缆尺寸 35 mm² (0.05 sq in)
最大电动机电缆尺寸 35 mm² (0.05 sq in)
最大电机电缆长度 100 m (328 ft)

可选配置

EMC滤波器 内置EMC滤波器
制动单元 内置
外壳 IP20
显示 TFT
PCB涂层 标准

尺寸

框架尺寸 5
高度 486 mm (19.13 in)
宽度 222 mm (8.74 in)
深度 260 mm (10.24 in)
重量 22.5 kg (49.6 lbs)
固定 N/A

包装尺寸

高度 356 mm (14.02 in)
宽度 336 mm (13.23 in)
深度 658 mm (25.91 in)
重量 25 kg (55.12 lbs)
