Optidrive P2

高性能变频器
200–600V 单相和三相输入
0.75–250kW
1–350HP

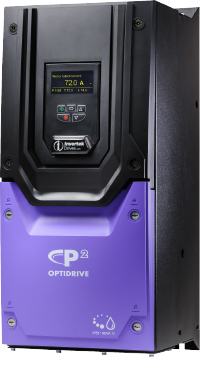

ODP-2-54370-3KF4N-TN

Optidrive P2 变频器数据手册

37 kW, 72 A, 380‑480 V, 3相 内置EMC滤波器  OLED Text显示  IP55变频器

Optidrive Elevator

额定输入

输入电压 380-480 V
输入相 3
输入电流 76.4 A
输入保险丝或微断MCB(B型) 100 A

额定输出

电机输出额定 37 KW (50 ) HP
输出电压 0 - 电源电压
输出电流 72 A

电缆信息

最大电机电缆尺寸 35 mm² (0.05 sq in)
最大电动机电缆尺寸 35 mm² (0.05 sq in)
最大电机电缆长度 100 m (328 ft)

可选配置

EMC滤波器 内置EMC滤波器
制动单元 内置
外壳 IP55
显示 OLED Text
PCB涂层 标准

尺寸

框架尺寸 5
高度 540 mm (21.26 in)
宽度 235 mm (9.25 in)
深度 270 mm (10.63 in)
重量 23 kg (50.71 lbs)
固定 4 x M8

包装尺寸

高度 595 mm (23.43 in)
宽度 350 mm (13.78 in)
深度 375 mm (14.76 in)
重量 24 kg (52.91 lbs)
