Optidrive P2

高性能变频器
200–600V 单相和三相输入
0.75–250kW
1–350HP

ODP-2-74110-3KF4N-TN

Optidrive P2 变频器数据手册

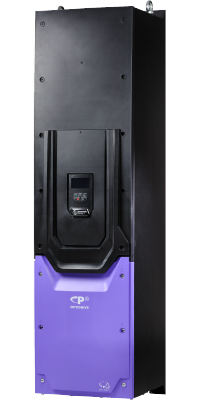

110 kW, 202 A, 380‑480 V, 3相 内置EMC滤波器  OLED Text显示  IP55变频器

Optidrive Elevator

额定输入

输入电压 380-480 V
输入相 3
输入电流 205.9 A
输入保险丝或微断MCB(B型) 250 A

额定输出

电机输出额定 110 KW (175 ) HP
输出电压 0 - 电源电压
输出电流 202 A

电缆信息

最大电机电缆尺寸 150 mm² (0.23 sq in)
最大电动机电缆尺寸 150 mm² (0.23 sq in)
最大电机电缆长度 100 m (328 ft)

可选配置

EMC滤波器 内置EMC滤波器
制动单元 内置
外壳 IP55
显示 OLED Text
PCB涂层 标准

尺寸

框架尺寸 7
高度 1280 mm (50.39 in)
宽度 330 mm (12.99 in)
深度 360 mm (14.17 in)
重量 89 kg (196.21 lbs)
固定 4 x M10

包装尺寸

高度 1420 mm (55.91 in)
宽度 540 mm (21.26 in)
深度 560 mm (22.05 in)
重量 97 kg (213.85 lbs)
