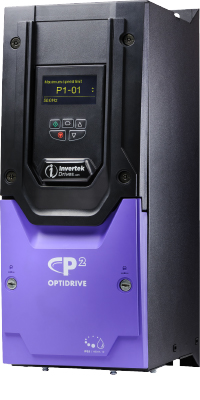

Optidrive P2

高性能变频器
200–600V 单相和三相输入
0.75–250kW
1–350HP

ODP-2-46200-3H04N-TN

Optidrive P2 变频器数据手册

20 HP, 22 A, 500‑600 V, 3相 OLED Text显示  IP55变频器

Optidrive Elevator

额定输入

输入电压 500-600 V
输入相 3
输入电流 26 A
输入保险丝或微断MCB(B型) 32 A

额定输出

电机输出额定 15 KW (20 ) HP
输出电压 0 - 电源电压
输出电流 22 A

电缆信息

最大电机电缆尺寸 16 mm² (0.02 sq in)
最大电动机电缆尺寸 16 mm² (0.02 sq in)
最大电机电缆长度 100 m (328 ft)

可选配置

EMC滤波器 无内置EMC滤波器
制动单元 内置
外壳 IP55
显示 OLED Text
PCB涂层 标准

尺寸

框架尺寸 4
高度 450 mm (17.72 in)
宽度 171 mm (6.73 in)
深度 252 mm (9.92 in)
重量 11.5 kg (25.35 lbs)
固定 4 x M8

包装尺寸

高度 510 mm (20.08 in)
宽度 240 mm (9.45 in)
深度 330 mm (12.99 in)
重量 13.2 kg (29.1 lbs)
