变频器调试

文章5

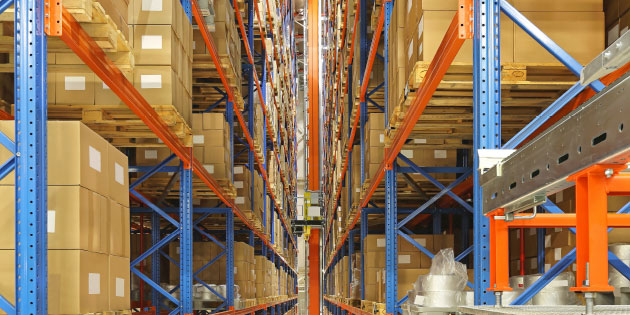

自动化仓库需要强大的变频器来快速搬运货物 自动化仓库需要强大的变频器来快速搬运货物

在上一篇文章中,我们选择并安装了变频器。现在,我们将尝试对其进行调试–即运行并检查它。

如果安全且容易做到的话,最好先转动电机。如前一篇文章所述,英泰变频器已预先设置为可通过端子控制运行,因此我们可以轻松入门。总结一下连接并检查我们在上一篇文章中介绍的内容:

  • 再次检查变频器的电源电压是否正确,并且电源已连接至正确的端子。
  • 检查电机是否也正确配置了变频器的输出电压。
  • 检查变频器,并将电机正确接地。
  • 要从端子控制和运行变频器:
    • 在端子1和2之间连接一个开关。这是您的运行停止开关。
    • 将5k或10k欧姆电位器连接到端子5(10V)6(模拟输入)和7(0V)。 “抽头”(通常是电位器的中间端子)应连接到端子6。或者,将0 -10V直流电源连接到变频器的端子7(0V)和6(模拟输入)。
    • 对于P2和Eco变频器,通过将端子1和12以及端子9和13连接在一起,将两个“安全转矩关断”输入连接到0V和24V。

现在,您可以将主电源连接到变频器。假设您尚未更改任何设置,则显示屏应亮起并显示STOP。闭合端子1和2之间的开关。根据电位器的位置或连接到引脚6的电源,显示屏将显示输出频率在0到50之间。在Eco变频器上,会有一个延迟时间。变频器响应启动命令之前的一两秒;我们将在后面解释。显示屏左侧的H代表赫兹。如果显示的频率超过几赫兹,则电机也应该在转动。转动电位器或改变连接到端子6的电压,应改变输出频率,从而改变电机的速度。断开端子1和2之间的开关,输出频率将降为0,然后显示屏将像以前一样显示STOP。

故障排除

没准备好?好吧,变频器已为您准备。每台英泰变频器在出厂前都经过全面测试,包括短路和过载测试,因此,如果您将其从包装盒中取出并连接好,就不太可能损坏它。让我们进行一些常识性检查。

  • 接通电源后,显示屏是否点亮?如果显示屏中什么都没有,那么很多电子设备都在工作。如果没有任何内容,请检查并再次检查是否已正确连接电源。
  • 显示屏上是否显示INHIBIT(仅P2和Eco变频器)?如果是这样,则说明您没有正确设置安全转矩断开功能。检查端子1和12之间以及9和13之间的连接。
  • 显示屏显示STOP?检查您是否尚未启动变频器;端子1和2之间应短接,并且在短接时变频器应运行(即显示输出频率,例如H 10)。
  • 如果在更改电位器或直流电源时输出频率没有变化,请检查端子5、6和7的连接;测量端子6上的电压; 当您改变电位器或电源时,该电压应在0至10V之间变化。
  • 也许以前曾经使用过变频器,或者有人对其进行了“调整”。在这种情况下,通过同时按下红色,向上和向下按钮重置所有参数。显示屏将显示P-def,并且参数将恢复为出厂设置(对于P2和Eco变频器,也可以使用手册中介绍的四键重置,但是请检查是否有必要,之前的设置可能会丢失,然后再执行此操作)。现在,变频器已重置为其出厂设置。P-def是跳闸提示,因此要清除跳闸,请再次按红色按钮。现在,变频器应如上所述进行响应,因为出厂设置意味着可以通过已将开关和电位器连接到的输入端子进行控制。
  • 如果您的电机有故障或接线错误,则变频器一旦运行,可能会跳至故障状态。显示屏上会显示类似O-I的信息,请切断电源,断开电机,然后重试。如果变频器在没有电机的情况下正常运行,请检查接线或尝试其他电机。

图1显示了您可能在P2变频器中看到的一些显示;其他变频器类似。

Typical Displays on a P2 Drive图-1 P2变频器上的典型显示。


我们现在假设您已经在转动电机,并且对变频器的运行感到满意并且接线正确。如果不是这样,在寻求支持之前,我们还需要检查其他事项。

现在,“开箱即用”变频器的设置是折衷方案,以使其易于入门,但是真正的调试始于更改这些设置以适合您的特定应用。使用参数调整变频器设置。每个参数都与变频器的特定设置或特性有关,并且可由用户进行调整(提供信息的只读参数除外-稍后会详细介绍)。现在,变频器设计人员可以输入他认为可以改变的任意数量的参数。添加更多参数,变频器将变得非常灵活且复杂。极少数的客户会询问缺少的功能。英泰变频器试图使其保持简单,仅提供14个基本参数来简化设置,而更复杂的参数则隐藏在密码后面。变频器运行时可以更改某些参数,并且在任何情况下,掉电后所有参数设置都将保留。在P2和Eco变频器上,参数按组排列;在E3变频器上,它们最多只能有60个。如前所述,在所有变频器上都可以轻松访问前十四个参数,而对于所有变频器,其中前十二个参数实际上是相同的。如果您需要访问这些参数而又丢失了手册,则可以使用帮助卡列出每个变频器中内置的这些参数。

在下一篇文章中,我们将研究这些参数,了解如何调整它们,并讨论您为什么要这么做。
